Тени с учетом карты высот

Обычные теневые карты ничего не знают о рельефе поверхности и ведут себя так, будто она гладкая. Но если у нас есть parallax mapping и, соответственно, данные о высоте фрагмента, можно улучшить картинку путем смещения не только текстурных координат, но и теневых:

vec4 shadowCoord = shadowMatrix * vec4(eyePosition + eyeNormal * height * 0.3, 1.0);

Таким образом, мы создаем фейковую точку, расположенную выше реальной поверхности, и тень для нее будет рассчитываться как если бы поверхность была действительно рельефной. Эффект особенно заметен на краях тени, углах и скруглениях – там, где при обычном расчете теневых координат была бы сплошная тень, появляются освещенные участки:

Главный недостаток метода – расчет теневых координат происходит пофрагментно, а не повершинно, но на современном железе это не слишком большая жертва.

Не знаю, использовалась ли такая техника раньше, и как она называется – может быть, что-то вроде height-corrected shadow mapping?

Dagon 0.4.0 и прогресс по gl33

Выпустил новую версию Dagon – 0.4.0. Основное нововведение релиза – встроенные каскадные тени на основе массива текстур (поддержка обычных теневых карт удалена). Исправлен баг с parallax mapping, из-за которого сдвиг текстурных координат происходил для всех материалов, даже тех, которые не используют эту технику. Кроме того, появилась возможность отключать динамическии рассчитываемый цвет неба/фона. Движок теперь использует OpenGL 2.1.

Это последняя версия Dagon, использующая старый OpenGL – дальнейшая разработка будет сосредоточена на ветке gl33. Новый Dagon будет максимально совместим со старым, но будет несколько косметических изменений в некоторых интерфейсах. Картинка останется неизменной, все шейдеры напрямую портируются из старой кодовой базы.

В ветке gl33, между тем, реализованы вывод текста, постобработка, рендеринг теней, добавлен стандартный бэкенд материала BlinnPhongBackend, в котором реализованы normal mapping и parallax occlusion mapping. Демка ветки приближается по графике к сцене First Person из стандартного демонстрационного приложения Dagon.

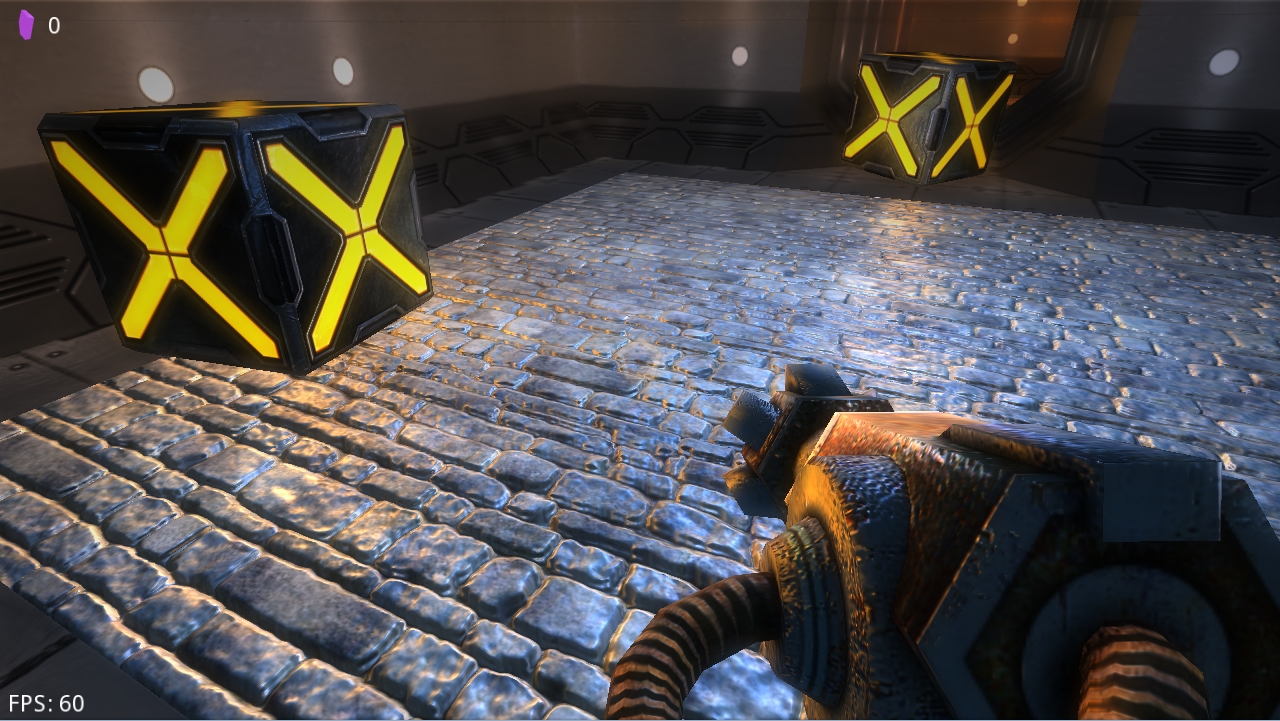

Parallax Mapping

Рельеф стал более качественным с поддержкой parallax mapping:
